Caraterísticas Ibotic, tecnologia de ponta para pintura automática de painéis moldurados, elevada eficiência de acabamento

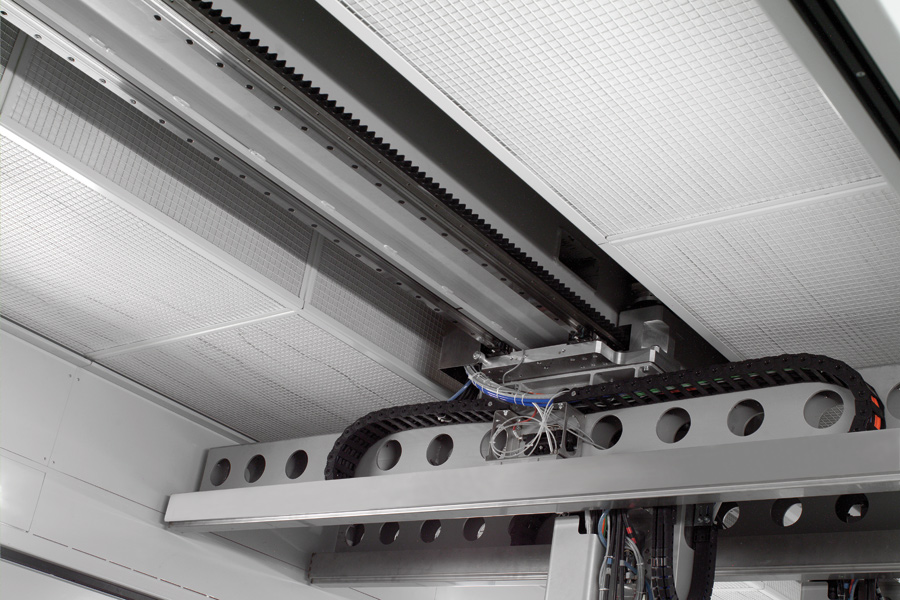

Movimento do braço
-Sistema de motores para movimentos suaves
-Controlo digital para uma pintura eficiente

Software e quadro de controlo
-Software de alta tecnologia: controlos práticos e funcionais para uma melhor performance de acabamento.

Estrutura
-Seleção dos melhores materiais, estrutura sólida e ergonómica de fácil utilização.

Flexibilidade
-Possibilidade de operação para diversas performances
-Precisão absoluta em superficies lisas e cantos para uma qualidade superior

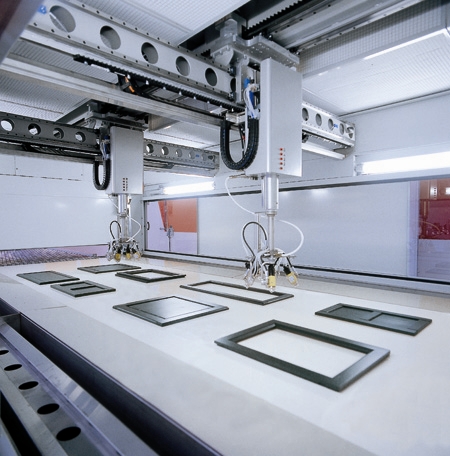

-Dois braços que funcionam simultaneamente em diferentes peças com um acabamento uniforme.
-Dois braços e oito pistolas para uma alta velocidade de operação e muitas mais possibilidades.

Produtividade

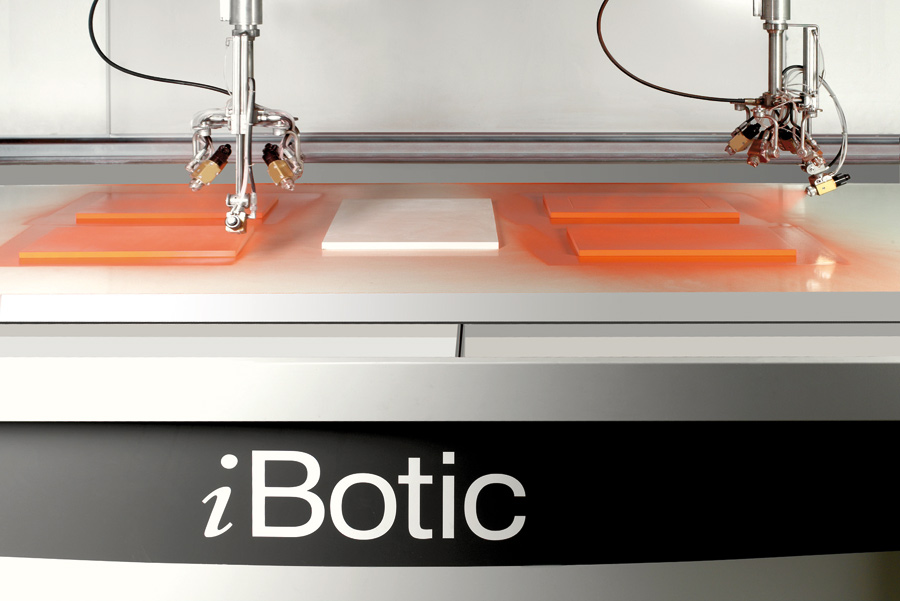

-Dois braços que se movem para uma dupla produtividade.
-Dois braços em movimentos reciprocos e com paineis em movimento para uma velocidade dupla.
-...e também, uma grande possibilidade de escolha para velocidades intermédias de produção.

Sistema CFB de transporte através de correias
-Permite a recuperação do verniz e uma perfeita adesão à peça mantendo perfeitamente limpa a outra face, sistema com um carro de limpeza com extração, minimo consumo de solventes e tempos curtos de limpeza.

Sistema de transporte com cobertura a papel ou plástico
-Esta é a melhor solução económica para a recuperação de verniz ou cola.
-O tapete de transporte flui onde as peças são colocadas numa superficie sempre limpa.
-O sistema de correias é totalmente controlado a nivel eléctronico.
-Bobine de alta capacidade.

Pintura: movimento e alimentação
-Ibotic é constituida com um ou dois braços
-Cinco eixos de movimento: quatro controlados eléctronicamente X-Y-Z-B para superficies planas e um para cantos com posição programada automaticamente.
-Os braços podem ser desmontados e substituidos de maneira rápida.
-Existem três circuitos de alimentação para cada braço mais um para lavagem, com a possibilidade rápida de substituição.
-Sistema de pintura com possibilidade de usar uma pistola para os cantos.
-Sistema de pintura com pistolas oscilantes e movimento continuo das peças

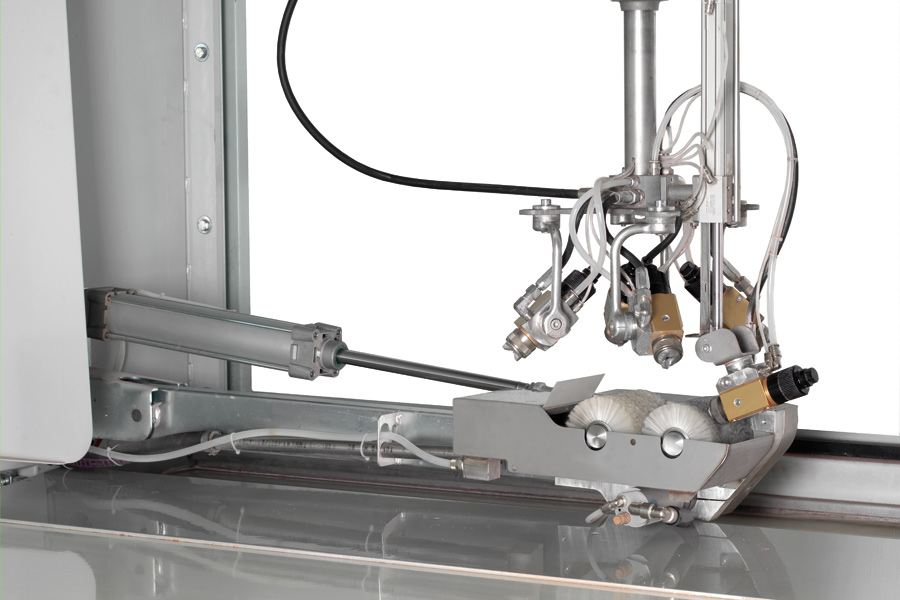

-Braços com quatro pistolas para superficies planas e uma pistola para cantos
-Braço equipado com a patente JIT
-Braço para cola com uma ou duas pistolas para superficies planas e uma pistola para os cantos.
-Sistema automático e programável de limpeza das pistolas

Aspiração
-Aspiração a seco que previne excessos de pintura: filtros duplos de fácil utilização e substituição
-Aspiração com sistema de cortina de água com elevada capacidade de retenção, para reduzir excessos de pintura, assegurando uma elevada qualidade no acabamento.

Scrubber
-Sistema de filtração dinâmica para redução das partidas sólidas inferior 3mg/mc

Skimmer
-Sistema de saco para filtração continua de residuos solidos e separação da água.

Pressurização
-Ventiladores autonomos incluidos na estrutura da máquina
-Controlo da ventilação e alimentação do ar através de um hiperfiltro externo e/ou humidificador, que também servem para conectar fornos para uma proteção global da área de pintura/secagem.

Barra de leitura
-Assegura uma elevada definição da forma, tamanho e posição da peça, de maneira a calcular o melhor caminho para a pintura. Leitura a 120/144 fotodiodos, precisão a 512 / 576 fotodiodos, tecnologia led.

Quadro elétrónico
-Software que define e controla todos os movimentos, desde o mais simples até ao mais complexo, funcionando com um elevado número de parâmetros.


Caraterísticas

IBOTIC

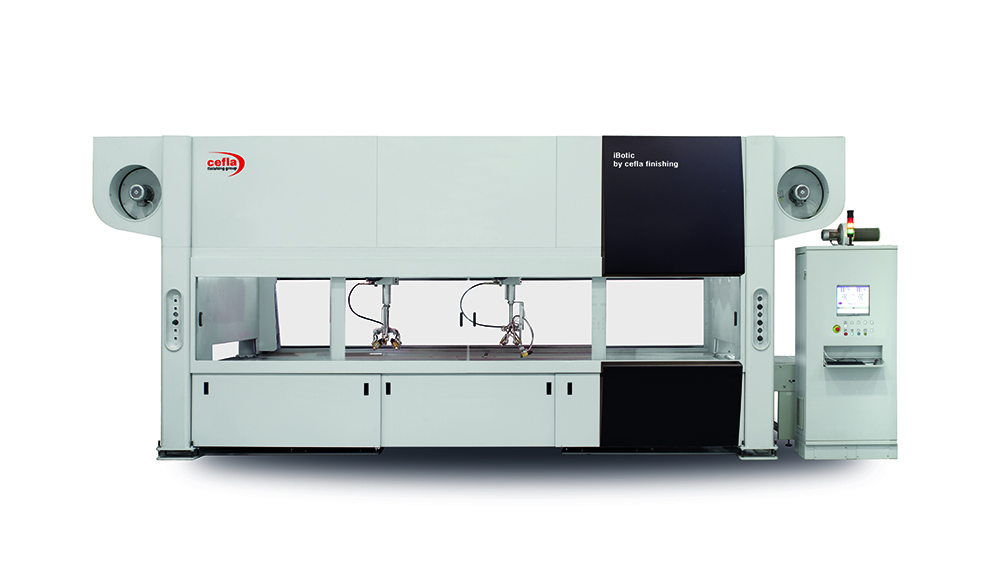

Robot de pintura de 1 ou 2 braços, filtragem a seco ou água, com transportador em papel.
